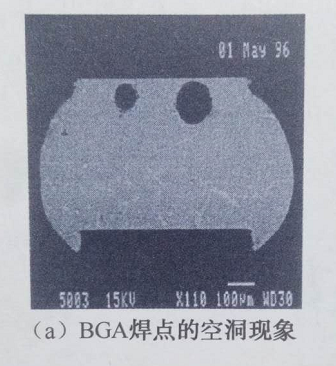

从smt加工的角度来说，绝大部分smt焊点出现的空洞都是因为再流焊接过程中熔点焊点截留的助焊剂挥发物在凝固期间没有足够的时间及时排出而形成的。那SMT加工的BGA焊点有空洞受哪些因素影响？

1、助焊剂

（1）焊料在熔点以上的排气速率是一个关键因素。如果排气速率较低，产生空洞的概率就会大。

（2）截留的助焊剂是引起空洞的根源。助焊剂活性越高，越利于助焊剂的逃逸，也越不易形成空洞。

（3）焊剂中溶剂的沸点越低越容易形成空洞，这是因为溶剂挥发使助焊剂变得黏稠，越黏稠越不容易被熔融焊料“挤走”。

2、焊料

（1）表面张力：一方面（主要方面），低的表面张力有利于焊料与焊剂的扩散，有利于气体的逃逸，空洞会比较少；另一方面（次要方面），低的表面张力允许空洞的发展。表面张力对空洞的影响取决于焊点的类项，比如，对于非BGA类焊点（踏落很小，主要是焊料迁移与扩展）低的表面张力会减少其空洞；但对于BGA类焊点，可能会增加空洞的尺寸，这就是使用N2气氛再流焊接时BGA焊点中的空洞会比较大的可能原因。

（2）焊膏金属含量与焊粉尺寸：金属含量越高、焊粉越细，空洞体积比例高。因为焊锡氧化物越多，助焊剂越不容易从更紧密的锡粉和大量高黏性金属盐中逃逸。

以上是靖邦分享smt加工BGA焊点存在什么问题知识小编，如需了解更多资讯请访问http://www.cnpcba.cn/pcba.html，谢谢关注点赞!

免责声明：此文内容为本网站转载企业宣传资讯，仅代表作者个人观点，与本网无关。文中内容仅供读者参考，并请自行核实相关内容。如用户将之作为消费行为参考，本网敬告用户需审慎决定。本网不承担任何经济和法律责任。
